Beschreibung

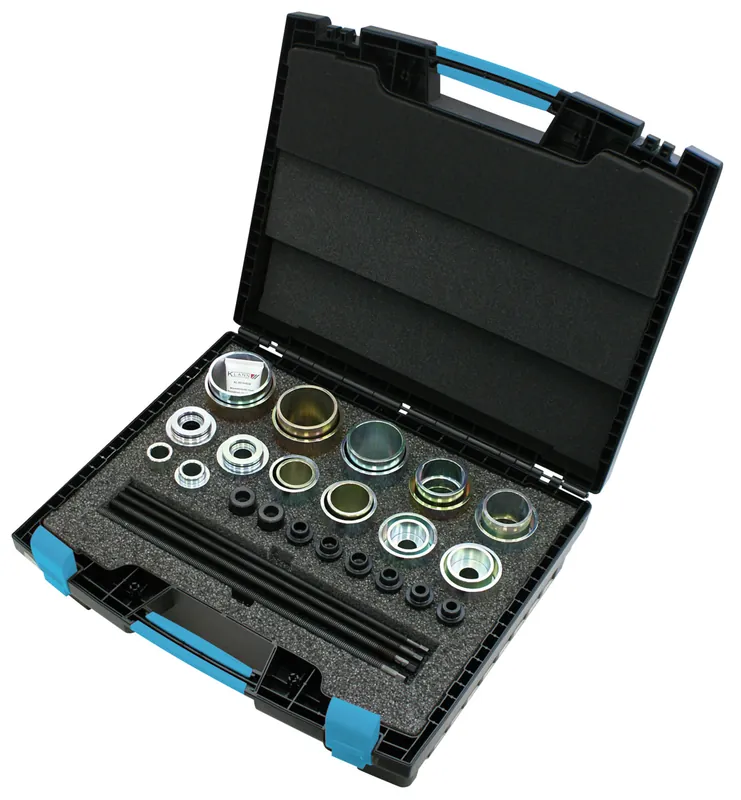

Zugvorrichtung Silentlager, mechanisch
Silentlager / Buchsen Werkzeuge – KL-0039-413 K
- Die Zugvorrichtung ermöglicht den schnellen, sicheren und fachgerechten Aus- und Einbau von Silent- oder Gelenklagern.
- Der im Satz enthaltene mechanische Antrieb gewährleistet das Herausziehen von Silent- oder Gelenklagern ab einem Innenbohrungs-Ø von 10 mm.
- Durch die problemlose Erweiterung des Werkzeugsatzes mit einzelnen Teilen der KL-0039-Serie wie z.B. Zentrier- und Druckringen oder Druck- / Stützhülsen ist die Zugvorrichtung nahezu universell einsetzbar z.B. auch zum Wechseln von Radlagern.
- Bei sehr festsitzenden oder eingerosteten Silentlagern kann optional auch ein hydraulischer-Antrieb von GEDORE Automotive eingesetzt werden.
- Die zusätzliche Verwendung eines Pressrahmens ermöglicht auch den Aus- und Einbau z.B. von Traggelenken etc.
1000 V isoliert: Nein
Antriebsart: mechanisch
Aufbewahrung: im Koffer
Ausführung: lang + kurz
Außen-Ø, Hülse (max.) [mm]: 84 mm
Außen-Ø, Hülse (min.) [mm]: 30 mm
Gesamtbreite [mm]: 500 mm
Gesamthöhe [mm]: 175 mm
Gesamtiefe [mm]: 420 mm
Hinweis: Antriebsteile für hydraulischen Antrieb: KL-0039-2112 – Zugspindel M12 mit Mutter; KL-0039-1002 – Aufnahmeadapter; KL-0039-1003 – Aufnahmeadapter; KL-0040-2500 – Hydraulik-Zylinder 17t; KL-0215-35 M25 – Hydraulik-Pumpe
Inhalt (Anzahl Stück): 34
Innen-Ø, Hülse (max.) [mm]: 76 mm
Innen-Ø, Hülse (min.) [mm]: 22 mm
Länge (Hülse): 45 mm / 115 mm
Netto-Gewicht [kg]: 18,4 kg
passend für: Universell passend für Silent- oder Gelenklager mit Ø 30 – 73 mm.
Stückliste (Text): 1x KL-0039-1002 – Aufnahmeadapter für Spannmutter M20 mit O-Ring, 1x KL-0039-1011 – Aufnahmeadapter für mechanische Spindel, 2x KL-0039-1910-2 – Bundmutter M10x1,25, 2x KL-0039-1912-2 – Bundmutter M12, 2x KL-0039-1914-2 – Bundmutter M14, 2x KL-0039-1916-2 – Bundmutter M16, 1x KL-0039-2010-1 – Zugspindel M10x1,25, 1x KL-0039-2012-1 – Zugspindel M12, 1x KL-0039-2014-1 – Zugspindel M14, 1x KL-0039-2016-1 – Zugspindel M16, 1x KL-0039-1630 – Druck-/Stützhülse kurz Ø 30 / 22 mm, 1x KL-0039-1640 – Druck-/Stützhülse kurz Ø 40 / 32 mm, 1x KL-0039-1646 – Druck-/Stützhülse kurz Ø 46 / 38 mm, 1x KL-0039-1650 – Druck-/Stützhülse kurz Ø 50 / 42 mm, 1x KL-0039-1654 – Druck-/Stützhülse kurz Ø 54 / 46 mm, 1x KL-0039-1658 – Druck-/Stützhülse kurz Ø 58 / 50 mm, 1x KL-0039-1664 – Druck-/Stützhülse kurz Ø 64 / 56 mm, 1x KL-0039-1666 – Druck-/Stützhülse kurz Ø 66 / 58 mm, 1x KL-0039-1670 – Druck-/Stützhülse kurz Ø 70 / 62 mm, 1x KL-0039-1672 – Druck-/Stützhülse kurz Ø 72 / 64 mm, 1x KL-0039-1744 – Druck-/Stützhülse lang Ø 44 / 36 mm, 1x KL-0039-1750 – Druck-/Stützhülse lang Ø 50 / 42 mm, 1x KL-0039-1756 – Druck-/Stützhülse lang Ø 56 / 48 mm, 1x KL-0039-1762 – Druck-/Stützhülse lang Ø 62 / 54 mm, 1x KL-0039-1766 – Druck-/Stützhülse lang Ø 66 / 58 mm, 1x KL-0039-1770 – Druck-/Stützhülse lang Ø 70 / 62 mm, 1x KL-0039-1774 – Druck-/Stützhülse lang Ø 74 / 66 mm, 1x KL-0039-1778 – Druck-/Stützhülse lang Ø 78 / 70 mm, 1x KL-0039-1782 – Druck-/Stützhülse lang Ø 82 / 74 mm, 1x KL-0039-1784 – Druck-/Stützhülse lang Ø 84 / 76 mm, 1x KL-0014-0030 – Molybdändisulfid Paste, 1x KL-0039-4139 – Kunststoffkoffer
VDE zertifiziert: Nein
Zielgruppen: AutomotiveBau- und NutzfahrzeugeAgriculture
