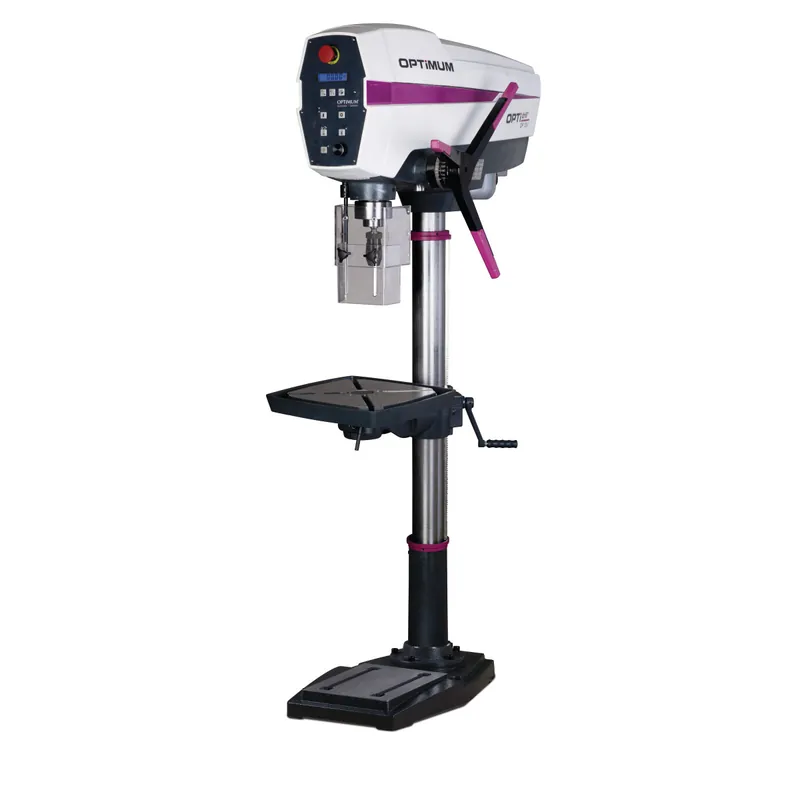

Säulenbohrmaschine – Optimum
OPTIdrill – DP 33V
- Industriemotor
- Leise laufende Spindel dank neuem Spindeldesign
- Maschinenbedienung mit Sicherheitselektrik in 24 V Gleichspannung
- rte Rundlaufgenauigkeit ? 0,02 mm in der Bohrspindel gemessen
- Rechts-/Linkslauf
- Präzisions-Spindelbohrung
- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Drehzahlanzeige
- Separater Not-Halt-Schlagschalter
- Gewindeschneidfunktion
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufender Kühlwasserrinne, Seitlich um ±45° kippbar und um 360° drehbar
- Digitaler Tiefenmesser
- LED-Maschinenleuchte im Bohrkopf integriert
- Keilriemenabdeckung mit Sicherheitsschalter
- Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
- Massive, groß dimensionierte Grundplatte mit T-Nuten
- Schwere Ausführung der gesamten Maschine
Säulendurchmesser: 92 mm
Länge (Produkt) ca.: 945 mm
Breite/Tiefe (Produkt) ca.: 480 mm
Höhe (Produkt) ca.: 1880 mm
Gewicht (Netto) ca.: 177 kg
Bohrleistung Stahl (S235JR): 30 mm
Dauerbohrleistung Stahl (S235JR): 25 mm
Bohrtisch Arbeitsfläche Länge: 387 mm
Bohrtisch Arbeitsfläche Breite: 387 mm
Bohrtisch Art der T-Nuten: diagonal verlaufend
Bohrtisch T-Nuten Größe: 14 mm
Bohrtisch T-Nuten Anzahl: 2
Bohrtischdrehung: 360 °
Bohrtischneigung: ±45 °
Traglast Bohrtisch: 65 kg
Abstand Spindel – Bohrtisch max.: 775 mm
Drehzahlbereich: 120 – 1810 min¯¹
Anzahl der Drehzahlbereiche: 9 Stufen
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
Abstand Spindel – Maschinenfuß max.: 1300 mm
Maschinenfuß Arbeitsfläche Länge: 270 mm
Maschinenfuß Arbeitsfläche Breite: 327 mm
Maschinenfuß T-Nuten Größe: 16 mm
Maschinenfuß T-Nuten Anzahl: 2
Maschinenfuß T-Nuten Abstand: 150 mm
Pinolenhub: 125 mm
Spindelaufnahme: MK 4
Ausladung: 270 mm
Antriebsleistung Spindelmotor: 1,1 kW
