Beschreibung

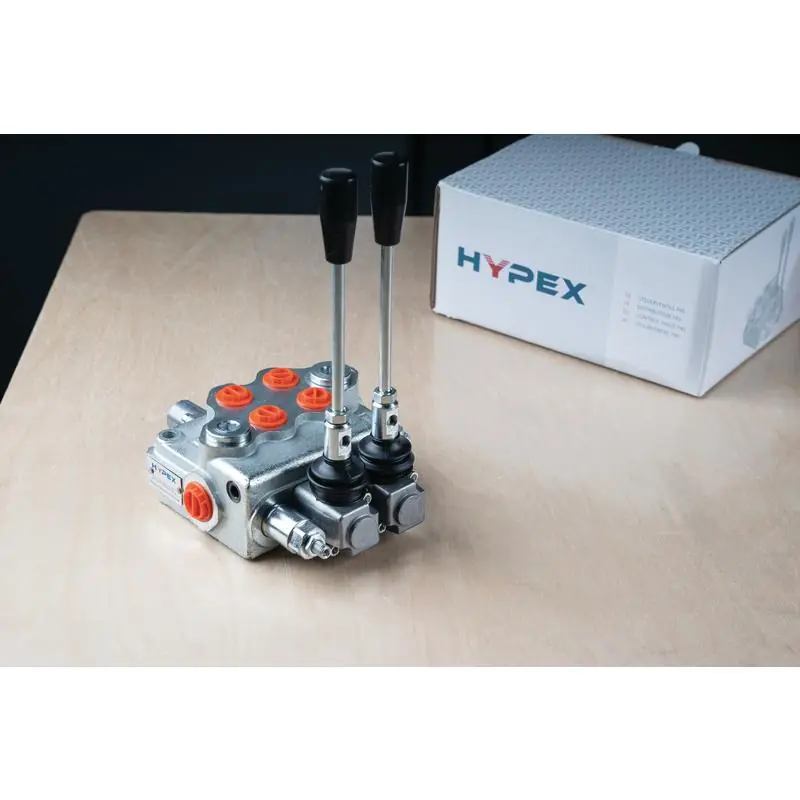

• einfache, kompakte und hochbelastbare Monoblockventile, von 1 bis 7 Sektionen, für offene Hydrauliksysteme
• ein Umbau der Ventile für geschlossene Systeme oder mit Druckweiterleitung ist möglich
• ausgestattet mit einem Hauptdruckbegrenzungsventil und einem Lastrückschlagventil
• austauschbare Steuerkolben erlauben eine hohe Flexibilität
max. Betriebsdruck P, A, B, : 315 bar
max. Betriebsdruck T: 25 bar
Anschluss: P-T-N 1/2″ BSP
Anschluss: A-B 3/8″ BSP
Durchfluss: 45 l/min
Öltemperatur: -20° C bis +100°C
Verunreinigungsstufe 10 nach NAS1638, X/19/16 nach ISO 4406
Interne Leckage (A,B ->T): ca. 3 cm³ /min bei 100 bar
Öl Viskosität im Betrieb: 15 – 75 mm²/s (cSt)
•E (mm):137,5
•Anschluss P (BSP):G 1/2″
•PN (bar):315
•Funktion Steuerkolben:2 x dw
•Hebel:2
•Ausführung:4/3-Wege, 2 x doppeltwirkend (A-B geschlossen / Federrückstellung)
•Gehäusematerial:Stahlguss, verzinkt
•Anschluss T (BSP):G 1/2″
•Anschluss A-B (BSP):G 3/8″
•Nenndurchfluss (l/min):45
•F (mm):110
