Beschreibung

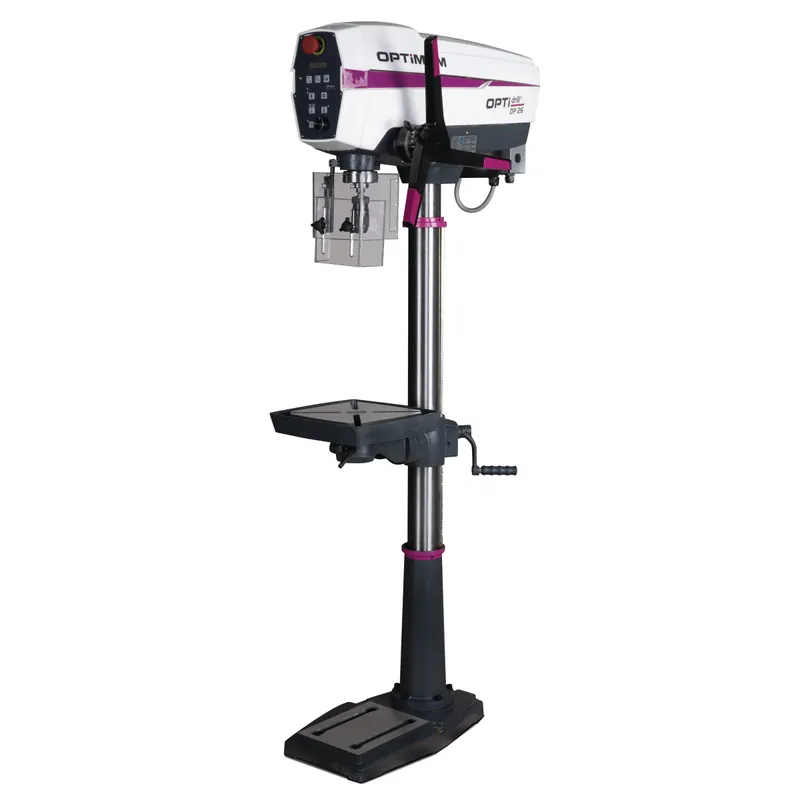

Säulenbohrmaschine – Optimum
OPTIdrill – DP 26V-F Aktions-Set
- Industriemotor
- Leise laufende Spindel dank neuem Spindeldesign
- Maschinenbedienung mit Sicherheitselektrik in 24 V Gleichspannung
- rte Rundlaufgenauigkeit ? 0,02 mm in der Bohrspindel gemessen
- Rechts-/Linkslauf
- Präzisions-Spindelbohrung
- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Drehzahlanzeige
- Separater Not-Halt-Schlagschalter
- Gewindeschneidfunktion
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufender Kühlwasserrinne, Seitlich um ±45° kippbar und um 360° drehbar
- Digitaler Tiefenmesser
- LED-Maschinenleuchte im Bohrkopf integriert
- Keilriemenabdeckung mit Sicherheitsschalter
- Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
- Massive, groß dimensionierte Grundplatte mit T-Nuten
- Schwere Ausführung der gesamten Maschine
Säulendurchmesser: 80 mm
Länge (Produkt) ca.: 845 mm
Breite/Tiefe (Produkt) ca.: 406 mm
Höhe (Produkt) ca.: 1724 mm
Gewicht (Netto) ca.: 107 kg
Bohrleistung Stahl (S235JR): 25 mm
Dauerbohrleistung Stahl (S235JR): 20 mm
Bohrtisch Arbeitsfläche Länge: 308 mm
Bohrtisch Arbeitsfläche Breite: 308 mm
Bohrtisch Art der T-Nuten: diagonal
Bohrtisch T-Nuten Größe: 12 mm
Bohrtisch T-Nuten Anzahl: 2
Bohrtischdrehung: 360 °
Bohrtischneigung: ± 45 °
Abstand Spindel – Bohrtisch max.: 770 mm
Drehzahlbereich: 60 – 3050 min¯¹
Anzahl der Drehzahlbereiche: 12 Stufen
Leistung Antriebsmotor: 0,75 kW
Anschlussspannung: 400 V
Netzfrequenz: 50 Hz
Abstand Spindel – Maschinenfuß max.: 1300 mm
Maschinenfuß Arbeitsfläche Länge: 202 mm
Maschinenfuß Arbeitsfläche Breite: 265 mm
Maschinenfuß T-Nuten Größe: 14 mm
Maschinenfuß T-Nuten Anzahl: 2
Maschinenfuß T-Nuten Abstand: 120 mm
Pinolenhub: 95 mm
Spindelaufnahme: MK 3
Ausladung: 209 mm
