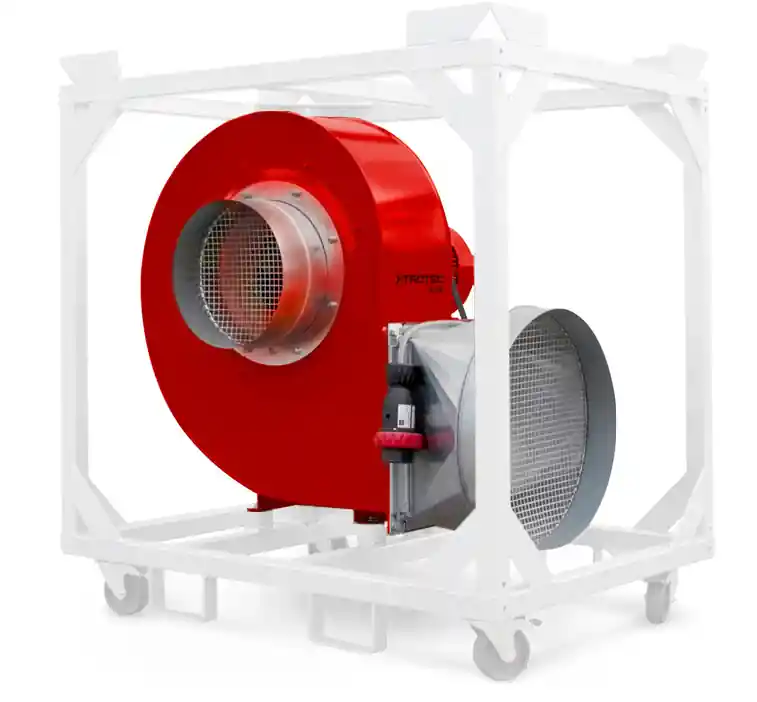

TFV-Radialventilatoren für Explosionsschutzbereiche
Hochdruck-Radialventilatoren der TFV-Serie
Die Geräte der TFV-Serie zählen zu den leistungsstärksten mobilen Hochdruck-Radialventilatoren auf dem Markt. Deshalb eignen sich diese robusten Aggregate sich für die vielfältigen Be- und Entlüftungsanwendunngen, zum Beispiel…
- auf dem Bau: bei Kanalisationsarbeiten, Schweißarbeiten, Abbaggern von verschmutztem Erdreich
- bei Versiegelungs- und Bodenbeschichtungsarbeiten im Tiefbau
- zu Be- und Entlüftung von Tunnelanlagen
- in Industrie und Landwirtschaft
- bei Tankreinigungen
- zum Lufttransport bei der Kühlung oder Beheizung von Festzelten, Hallen und Ausstellungsräumen
- nach Brandschäden zur Bekämpfung der Erstickungsgefahr
- zur temporären Lagerung von Agrarprodukten und in Viehställen
Warum die Ex-Versionen?
Aufgrund ihrer großen Luftförderkapazität mit hohem Luftdruck eignen sich die TFV-Modelle in Ex-Schutz-Ausführung für vielfältige Be- und Entlüftungsanwendungen in Ex-Schutzbereichen der Klasse 2, zum Beispiel bei Tankreinigungen, in Hafenanlagen, Raffinerien, Schächten oder Silos. Aggressive Umgebungen machen diesen Qualitätsgeräten nichts aus, denn die nach ATEX-Richtlinie 2014/34/EU ausgeführten Radialventilatoren sind in ein robustes, pulverbeschichtetes Stahlgehäuse mit hochbeständiger ZweiKomponenten-Lackierung integriert. Schalter, Kabel und Stecker der TFV-Ex-Ausführungen sind für den Einsatz unter Explosionsgefahr zugelassen. Für Anschlussverlängerungen sind außerdem passende Kupplungsstecker erhältlich, die für den Einsatz in den Zonen 1, 2, 21 und 22 zugelassen sind.
Luftmenge frei ausblasend: 7000 m3/h
Luftmenge (Luftdruck1): 5000 m3/h (1900 Pa)
Betriebscharakteristik: siehe Kennlinien
Luftstrom: ausblasend/ansaugend
Luftaustrittgeschwindigkeit: 27 m/s (97,2 km/h)
Gebläsestufen: 1
max. Luftdruck1: 2800 Pa
max. Fördermitteltemperatur:60 °C
Umgebungsbedingungen: -20 bis 40 °C
Anschlussspannung: 400V 50Hz 8,6A
Leistungsaufnahme:4,0 kW
notwendige Absicherung: 16A
Stromanschluss: CEE 16 – 5-pol.
Ansaugstutzen: Ø300 mm
Ausblasstutzen: Ø450 mm
Schallpegel (Abstand 2 m): 77dB(A)
Gehäuse: Stahl – pulverbeschichtet – 2K-Lack
Schutzart: IP55
Länge:1000 mm
Breite:700 mm
Höhe:830 mm
Gewicht: 150 kg
1 – bei 20 °C – 500 m ü. NN
