Beschreibung

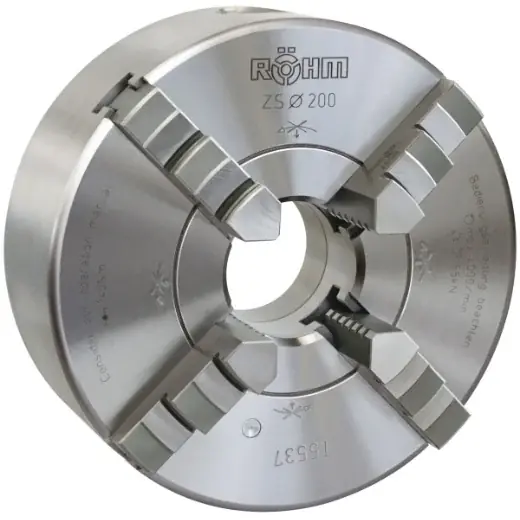

RÖHM-Vierbacken Drehfutter
88996 – 9004853889967
DM 315, DIN 6350Stahlkörper
Weitere Eigenschaften
- Bewährte, hochwertige Planspiralfutter für universellen Einsatz
- Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
- Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise
- Mit zylindrischer Zentrieraufnahme (Maße B, C)
- Rund – und Planlaufgenauigkeit entsprechend DIN 6386
- Sehr gute Wiederholungsspanngenauigkeit
- Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
- Durchgangsbohrung für Stangenbearbeitung
- Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
- Mit Spannschlüssel und Befestigungsschrauben
RÖHM-Vierbacken-Drehfutter ZG4 und ZS4
Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind
Drehfutter-Handling
-Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
-Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
-Einfache Schmierung
Gusskörper versus Stahlkörper
-Gusskörper-Modelle ZG3 und ZG4:
Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
-Stahlkörper-Modelle ZS3 und ZS4:
Höher belastbar, deutlich mehr Speed
Zoll: 12 1/2Zoll
Drehzahl max., Stahlkörper ZS: 2300UpM
Drehmoment am Schlüssel: 180N·m
Gesamtspannkraft: 69kN
Außenspannung Ø Größe A1 BB: 6-135mm
Außenspannung Ø Größe A2 DB: 6-135mm
Außenspannung Ø Größe A3 DB: 96 – 225mm
Außenspannung Ø Größe A4 DB: 186 – 315mm
Innenspannung Ø Größe J1: 96 – 224mm
Innenspannung Ø Größe J2: 186 – 305mm
Umlaufdurchmesser: 395mm
Drehfutter Außendurchmesser: 315mm
Zentrieraufnahme-Durchmesser: 260mm
Tiefe Zentrieraufnahme: 5mm
Körperhöhe: 95mm
Durchgangsbohrung Durchmesser: 103mm
Lochkreis-Durchmesser: 286mm
Zentrierflanschgewinde: 3 x M16
Backenlänge: 130mm
Backenhöhe Überstand: 46mm
Schlüsselweite: 14mm
Triebhöhe: 30mm
Gewicht: 44.2kg
Ursprungsland: DE
